溝槽式彈性座封暗桿閘閥

發布時間: 2019-06-13 17:11

Z85X溝槽式（卡箍）連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受現場安裝地限制、便于管道與閥門的維修保養。有隔振隔音與一定的角度范圍內有克服道連接不同軸而產生仿差，解決溫差所產品熱脹冷縮等優點。該閥廣泛應用于輸送流體管道的給水、消防、空調、水處理、市政等管道工程作為控制流體作用

商品信息

技術標準

公稱通徑：DN50～DN600 公稱壓力：PN10/16/25

工作溫度：0°C～120°C 工作介質：水、油、氣等

制造標準：GB/T12238-89 連接標準：GB/T17241.6

結構標準：GB/T12221 試驗標準：GB/T13927

密封試驗：PN1.76/2.4 殼體試驗：PN1.5/2.4

技術標準

公稱通徑：DN50～DN300 公稱壓力：PN10/16/25

工作溫度：0°C～120°C 工作介質：水、油、氣等

制造標準：GB/T12238-89 連接標準：GB/T17241.6

結構標準：GB/T12221 試驗標準：GB/T13927

密封試驗：PN1.76/2.4 殼體試驗：PN1.5/2.4

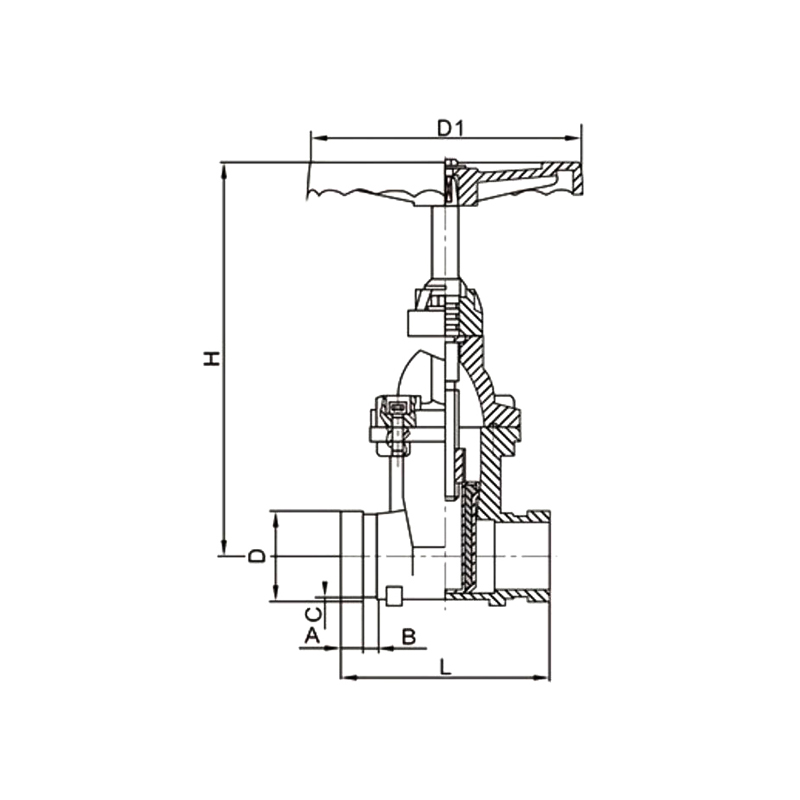

外型尺寸

型號	DN	L	H	D	C	A	B	D1
Z81X-16	50	140	230	60	2.5	14.5	9	190
Z81X-16	65	152	260	76	2.5	14.5	9	190
Z81X-16	80	163	290	89	2.5	14.5	9	220
Z81X-16	100	180	310	108	2.5	16	10	220
Z81X-16	100	178	330	114	2.5	16	10	220
Z81X-16	125	192	375	133	2.5	16	10	280
Z81X-16	125	196	390	140	2.5	16	10	280
Z81X-16	150	210	425	159	2.5	16	10	280
Z81X-16	150	210	445	165	2.5	16	10	280
Z81X-16	200	260	541	219	3.0	19	13	320
Z81X-16	250	318	630	273	3.0	19	13	385
Z81X-16	300	334	715	325	3.5	19	13	385
